Support de Réparation & Séparateur d'Écran Multifonction 3-en-1 UGAIN QG-240

Description

Le support de réparation multifonction 3-en-1 UGAIN QG-240 constitue un équipement d'outillage essentiel pour les ateliers de maintenance, les techniciens en micro-soudure et les centres de reconditionnement de téléphonie mobile B2B. Conçu pour sécuriser les opérations d'ouverture et d'assemblage les plus délicates, cet outil universel combine les fonctions de séparateur d'écran sans chauffe, d'étau de maintien de châssis et de presse de collage haute précision. Son utilisation permet de rationaliser les interventions en évitant l'usage d'outils tranchants improvisés susceptibles d'endommager les nappes FPC internes ou de rayer les contours en aluminium et titane.

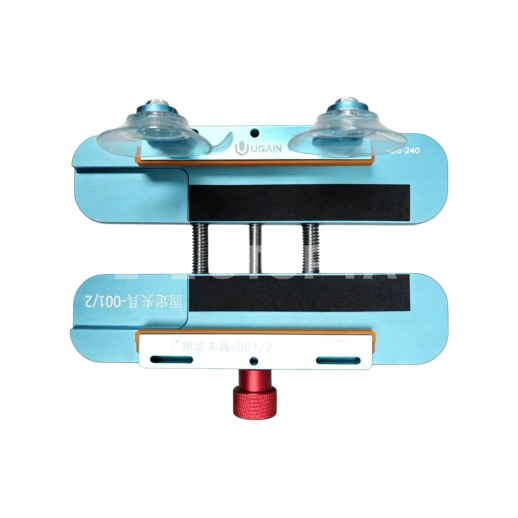

Sur le plan de la conception mécanique, la station UGAIN QG-240 est entièrement usinée par commande numérique (CNC) dans un alliage d'aluminium anodisé à haute rigidité, garantissant une parfaite planéité et une résistance optimale aux déformations mécaniques. L'écartement des mâchoires s'effectue via un système à triple tige de guidage en acier inoxydable, piloté par une molette moletée anodisée rouge à pas de vis fin pour un contrôle micrométrique de la pression exercée. La zone de contact recevant le smartphone est tapissée de mousses antidérapantes amortissantes et de tampons en silicone souple haute densité pour maintenir fermement le boîtier sans altérer le traitement de surface du châssis. La section supérieure intègre deux ventouses amovibles à fort pouvoir d'aspiration pour soulever la dalles d'affichage dans un axe parfaitement vertical.

Polyvalent et ergonomique, cet étau universel s'adapte à toutes les générations de smartphones (Apple iPhone, Samsung Galaxy, Xiaomi, Google Pixel) jusqu'à une diagonale d'écran de 7 pouces. Son architecture ouverte offre un accès direct aux tranches de l'appareil pour faciliter l'insertion des leviers de décollage, l'application de solvant isopropanol ou le nettoyage des résidus de colle périmétrique. La stabilité de sa base lestée assure un maintien parfait sur le tapis de travail lors des opérations de retrait de vitre arrière ou de dépose de sous-ensembles.

Caractéristiques techniques

• Référence constructeur : UGAIN QG-240 (QG-240 / 固定夹具-001/2)
• Technologie / Matériau : Alliage d'aluminium anodisé usiné CNC, acier inoxydable, silicone, mousse EVA
• Compatibilité : Universelle (Smartphones iOS et Android toutes diagonales jusqu'à 7")
• Alimentation / Normes : Outillage mécanique manuel (sans alimentation électrique), ESD Safe

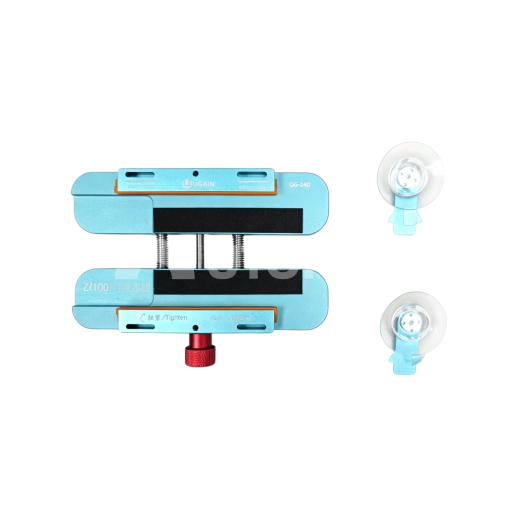

• Accessoires inclus : 2 ventouses d'aspiration amovibles à verrouillage mécanique

Conseil d'Atelier & Usage

Pour décoller un écran sans risquer de déchirer la nappe FPC reliant la dalles à la carte mère, positionnez le smartphone au centre de la mâchoire inférieure et verrouillez légèrement l'étau latéral au moyen de la molette rouge. Fixez ensuite les deux ventouses sur la partie supérieure du verre après avoir dégraissé la surface à l'alcool isopropanol. Effectuez une rotation lente de la vis supérieure : la traction verticale exercée par les ventouses crée une ouverture progressive et contrôlée au niveau du joint adhésif. Pour les opérations de remontage et de collage de vitre arrière (type B-7000 / E-8000), retirez les ventouses et utilisez l'outil comme presse de maintien uniforme en laissant le châssis serré pendant le temps de polymérisation recommandé de 20 à 30 minutes.
